Jak dobrać typ odkuwki do geometrii, serii produkcyjnej i warunków pracy elementu

Producent z branży maszynowej często staje przed wyzwaniem zaprojektowania elementu o bardzo wysokiej wytrzymałości na obciążenia cykliczne. Na wczesnym etapie prac inżynieryjnych nie zawsze trzeba od razu przesądzać o ostatecznej technologii wykonania danego detalu. Wybór odpowiedniej metody zależy w głównej mierze od skomplikowania geometrii, wielkości planowanej serii produkcyjnej, trudnych warunków eksploatacji oraz oczekiwanych tolerancji wymiarowych. Elementy o prostej budowie i mniejszych gabarytach kierują proces w stronę kucia matrycowego. Z kolei produkcja masywnych, mocno obciążonych komponentów o niestandardowych kształtach naturalnie wymusza zastosowanie technik swobodnych. Duże, powtarzalne partie produkcyjne wymagają ścisłej kontroli wymiarowej, natomiast jednostkowe zamówienia opierają się na elastyczności procesu.

Specyfika procesu i różnice technologiczne

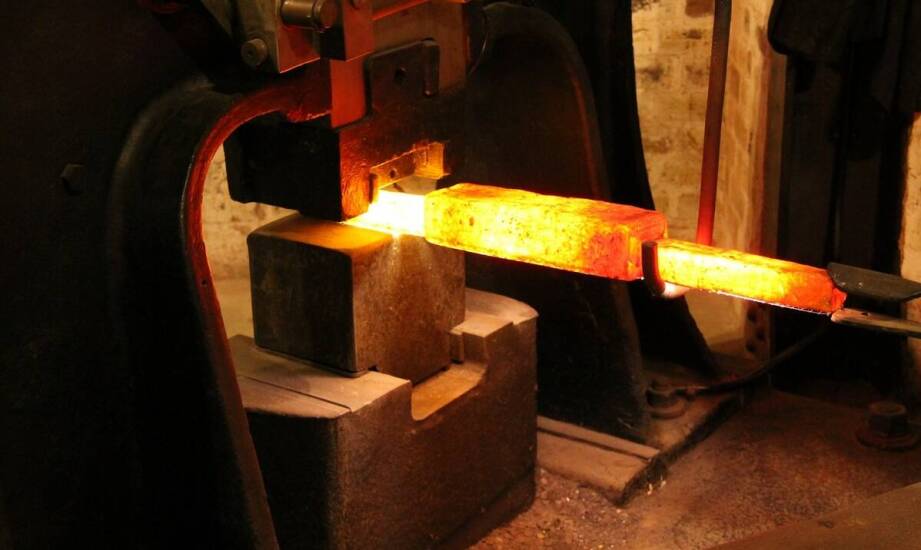

Kluczowe różnice między dwiema głównymi metodami kształtowania metalu wynikają z zastosowanego oprzyrządowania i stopnia kontroli nad płynięciem materiału. Odkuwki kształtowane bez użycia zamkniętych matryc służą do wytwarzania detali o masie sięgającej nawet kilkudziesięciu ton. Proces ten zapewnia wyjątkową wytrzymałość mechaniczną dzięki zachowaniu ciągłości włókien wewnątrz struktury stopu. Zastosowanie tej technologii generuje jednak nieco większe naddatki na późniejszą obróbkę skrawaniem oraz mniejszą powtarzalność skomplikowanych kształtów. Dlatego metoda swobodna sprawdza się najlepiej przy krótkich seriach lub produkcji całkowicie jednostkowej. Koszty przygotowania dedykowanego oprzyrządowania dla jednego detalu byłyby w innej sytuacji nieopłacalne.

Alternatywne kucie matrycowe polega na formowaniu rozgrzanego materiału w precyzyjnie wykonanych, zamkniętych wnękach. Taka metoda produkcyjna gwarantuje bardzo dokładne wymiary, minimalny naddatek materiałowy oraz możliwość uzyskania złożonych geometrii. Technologia ta znakomicie zdaje egzamin w przypadku długich serii produkcyjnych, gdzie liczy się wysoka wydajność i powtarzalność każdego egzemplarza. Różnica w zakresie zastosowań wynika bezpośrednio z tych technicznych uwarunkowań. Elementy o niestandardowych gabarytach wymagające najwyższej odporności powstają swobodnie, natomiast mniejsze, seryjne komponenty formuje się w matrycach.

W sektorze budowlanym oraz na kolei cięższe elementy kute swobodnie znajdują bardzo szerokie zastosowanie praktyczne. Służą one jako fragmenty masywnych konstrukcji nośnych, podpory mostowe czy osie w pojazdach szynowych. Odpowiednie ukształtowanie struktury metalu zwiększa odporność na zmęczenie materiału w warunkach ciągłych obciążeń dynamicznych.

Elementy obrotowe i rygorystyczne wymagania materiałowe

Szczególną grupą wyrobów hutniczych są pierścienie kuto-walcowane, które produkuje się poprzez wstępne prasowanie, a następnie walcowanie specjalnej przedkuwki. Taki proces umożliwia osiągnięcie średnic zewnętrznych od 200 milimetrów do nawet 5000 milimetrów, przy maksymalnej masie dochodzącej do 30 ton. Komponenty te są naturalnym wyborem dla wszelkich elementów obrotowych, dużych łożysk i detali o znacznych przekrojach. Doskonałym przykładem takiego zastosowania są wytrzymałe obręcze tramwajowe, gdzie niezwykle ważna jest jednorodność wewnętrznej struktury oraz precyzja zachowania wymiarów.

Wspomniane obręcze wykonuje się początkowo w formie surowych pierścieni kuto-walcowanych. Następnie poddaje się je dokładnej obróbce skrawaniem w celu uzyskania docelowego, skomplikowanego profilu jezdnego koła. W branży kolejowej i miejskim transporcie szynowym elementy te montuje się bezpośrednio w zestawach kołowych. Prawidłowo wykonana obręcz musi bezpiecznie znosić intensywne zużycie cierne na szynach podczas codziennej eksploatacji pojazdu.

Wykorzystanie w produkcji materiałów kwasoodpornych i nierdzewnych dodatkowo podnosi stopień komplikacji całego procesu technologicznego. Obróbka plastyczna stali nierdzewnej wymaga prowadzenia kucia w temperaturach przekraczających 927°C, aby skutecznie zapobiec powstawaniu wewnętrznych pęknięć. Znacząco zmienia to również wymagania wobec późniejszego montażu w gotowym wyrobie. Wysoka wrażliwość stopu na wprowadzane ciepło wymusza obróbkę cieplną po kuciu oraz bardzo rygorystyczną kontrolę jakości spoin. Wymagane jest staranne przygotowanie każdej powierzchni przed rozpoczęciem jakichkolwiek prac spawalniczych. Na rynku funkcjonują wyspecjalizowani dostawcy obsługujący przemysł maszynowy w tym zakresie. Przedsiębiorstwo FORGIS zaopatruje producentów z branży budowlanej, kolejowej i stoczniowej w dopasowane wyroby hutnicze ze stali nierdzewnej, realizując przy tym obróbkę mechaniczną detali.

Optymalizacja wyboru technologii

Właściwe dopasowanie metody produkcji detalu nigdy nie wynika z analizy tylko jednego wyizolowanego parametru. Jest to zawsze wypadkowa konkretnej geometrii elementu, właściwości wybranego stopu oraz planowanego przebiegu dalszych prac warsztatowych. Wybór między kształtowaniem w matrycach a formowaniem bez dedykowanego oprzyrządowania definiuje późniejsze zapotrzebowanie na obróbkę skrawaniem.

Przemyślana decyzja podjęta już na etapie kreślenia projektu inżynieryjnego skutecznie optymalizuje wytrzymałość gotowego komponentu i redukuje niepotrzebne straty materiałowe. Niezależnie od tego, czy powstaje masywny wał napędowy, czy mniejsza część łożyskowa, poprawnie dobrana technologia gwarantuje bezawaryjną i długą pracę maszyny w trudnych warunkach przemysłowych.
